微型滾珠直線導軌MG系列安裝平面誤差




注: 上述數值適用于ZF/Z0之預壓等級，若使用Z1等級或使用兩支以上的導軌(含兩支)，建議使用上述數值之50%以下。
安裝注意事項

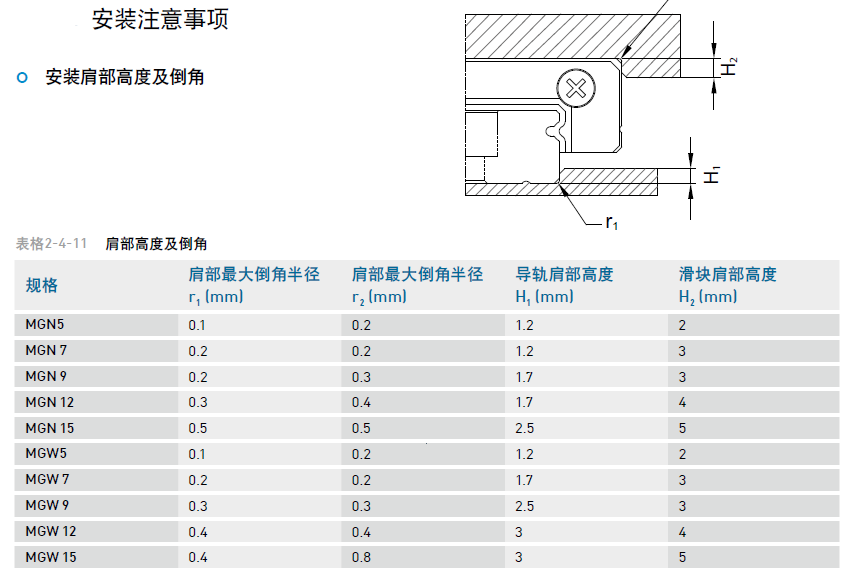

? 安裝肩部高度及倒角

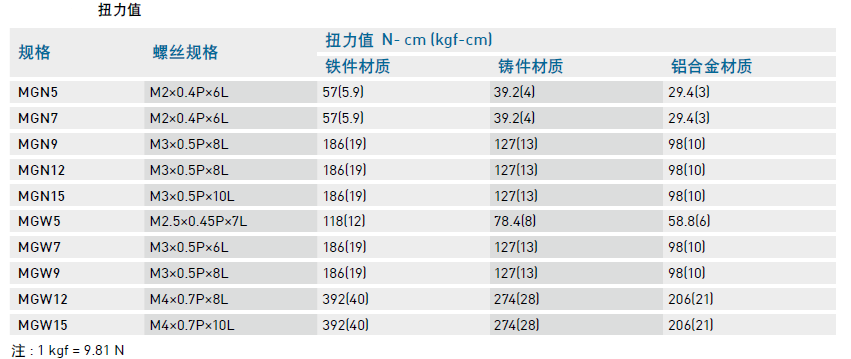

導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用
下列扭力值鎖裝配螺絲。
